English更多直流無刷齒輪箱電機22系列系列產品請致電0519-88385510或郵件[email protected]
| 繞線接法 | Winding Type | Star |
| 霍爾角度 | Hall effect angle | 120° Electrical angle |
| 絕緣等級 | Insulation Class | B |
| 環境溫度 | Ambient Temperature | -20℃~+50℃ |
| 絕緣電阻 | Insulation Resistance | 100MΩ Min.500 VDC |
| 絕緣強度 | Dielectric Strength | 500VAC 1 minute |
|
電機 型號 |
減速比 | 減速箱直徑 | 極數 | 相數 |
額定 電壓 (VDC) |
額定 轉矩 (N.M) |
額定 轉速 (RPM) |
額定 電流 (Amps) |
輸出 功率 (Watts) |

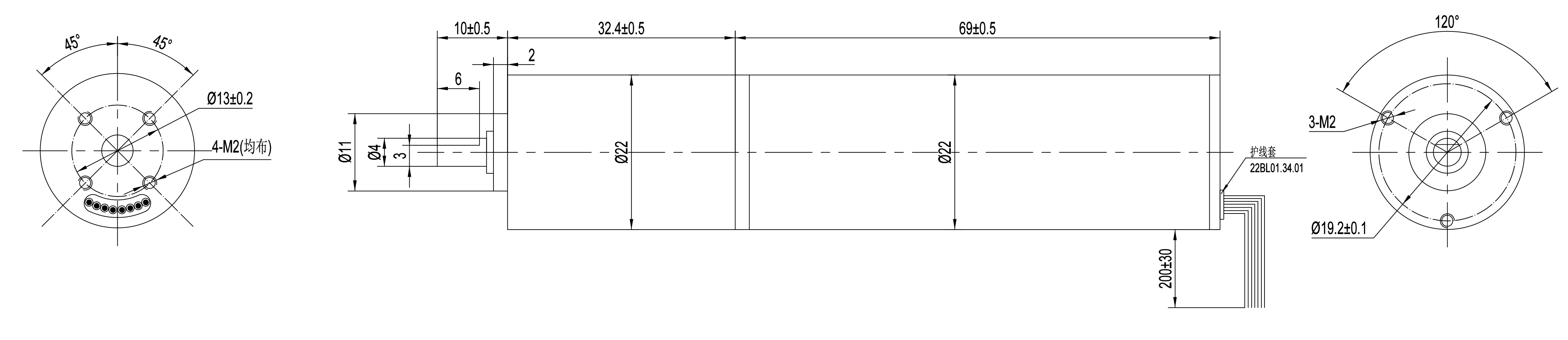

減速箱高度 (mm) |
電機高度 (mm) |
總重量 (KG) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 22BL202AG16 | 1/16 | 22 | 4 | 3 | 24 | 0.25 | 300 | 0.6 | 7.9 | 32.4 | 69 | 0.65 |
| 行星齒輪箱22mm | |||
|---|---|---|---|
| 減速比 | 瞬間允許負載（Nm） | 長度 | 減速比級數 |
| 1/4 | 0.3 | 13.9 | 1 |
| 1/4.75 | |||
| 1/16 | 1.2 | 32.4 | 2 |
| 1/19 | |||
| 1/22 | |||
| 1/26 | |||
| 1/64 | 2.5 | 43.9 | 3 |
| 1/76 | |||
| 1/64 | |||
| 1/104 | |||
| 1/121 | |||
| 1/144 | |||
| 1/104 | 1.2 | 22.5 | 3 |
